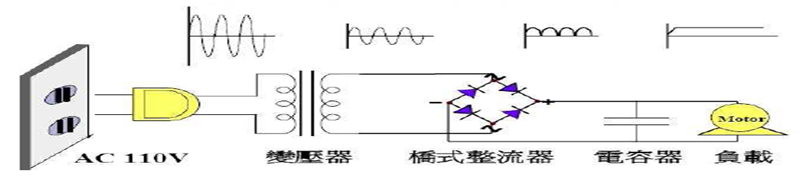

整流二極管(rectifier diode)則是一種用于將交流電轉變為直流電的半導體器件，它的作用就利用二極管單向導電性，可以把方向交替變化的交流電變換成單一方向的脈動直流電。比如說變壓器電源類產品，如下圖中插件的IN4001~IN4007和貼片的M1~M7。
整流二極管具有明顯的單向導電性。整流二極管可用半導體鍺或硅等材料制造。硅整流二極管的擊穿電壓高，反向漏電流小，高溫性能良好。通常高壓大功率整流二極管都用高純單晶硅制造(摻雜較多時容易反向擊穿)。這種器件的結面積較大，能通過較大電流(可達上千安)，但工作頻率不高，一般在幾十千赫以下，主要用于各種低頻半波整流電路，如需達到全波整流需連成整流橋使用。
整流二極管的分類：

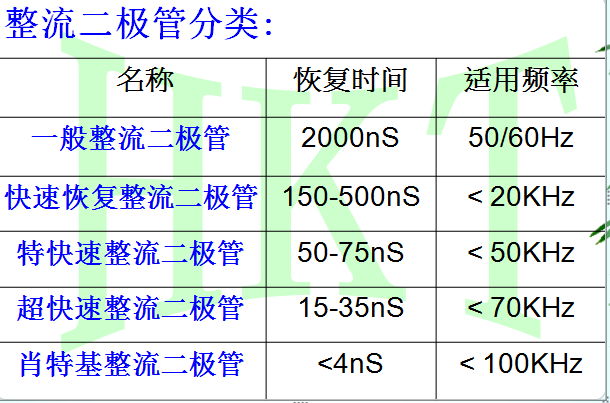

整流二極管根據恢復時間和適用頻率大致上可以分為普通整流二極管、快恢復整流二極管、特快恢復整流二極管、超快恢復整流二極管、肖特基整流二極管，具體參數分類如下圖：
整流二極管的特點：
1、開關速度快，壽命長；
2、無觸點；
3、體積?。?/div>
4、可靠性高；
5、大電流能力；
6、低正向壓降；
7、高效率的較快恢復時間；
如何選用整流二極管？
篩選整流二極管應主要考慮其反向峰值電壓、最大整流電流、最大反向工作電流、截止頻率及反向恢復時間等參數。
常用的整流二極管：1N4001 TO 1N4007系列, DO-41（直插）、 FR101 TO FR107 系列、DO-41封裝（直插 )；
