作為一種被工程師普遍認可的通用高速開關二極管，1N4148以良好的性價比在電源、通訊和工業控制電路中得到了廣泛應用。為了適應自動化貼裝工藝，1N4148開關二極管封裝已經從DO35引線封裝，發展出LL34、SOD323、SOT-23等表面貼裝形式。可以說，1N4148二極管的最大亮點在于封裝技術的創新。
1N4148開關二極管性能特點
1N4148屬于小信號高頻二極管，價格低廉，通用性極廣。憑借4pF結電容和4nS反向恢復時間，1N4148足夠滿足多數場合的整流應用。
1N4148開關二極管的性能與封裝形式沒有關系
1N4148的基本性能如下：
正常正向電流：If=150mA；
最大正向電流：Imax=300mA；
最大重復峰值電流：Ifs=450mA
最大重復峰值電壓：Umax=100V；
最大連續反向電壓：Urrm=75V；
最大正向電壓：Uf=1V
反向恢復時間：trr=4ns
最大功耗：Ptot=500mW
1N4148封裝形式
最為一種傳統半導體器件，工程師最關心的是1N4148封裝。目前，1N4148已經大量采用與三極管封裝一樣的SOT-23封裝形式，這為PCB布線設計提供很多便利。

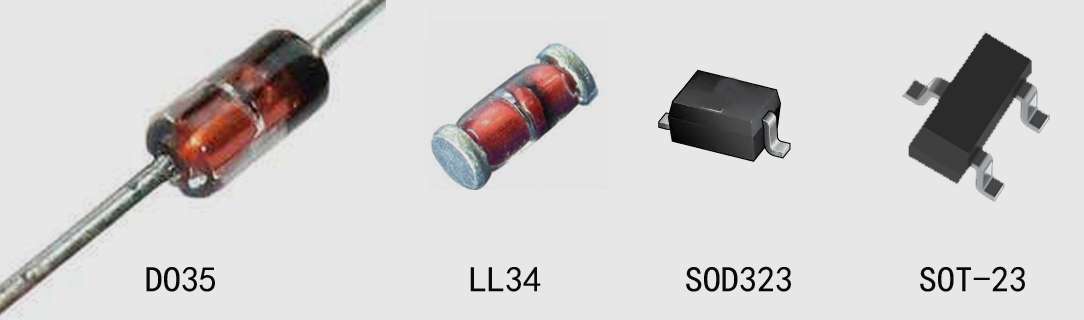

1N4148開關二極管的常見封裝形式
1N4148開關二極管常見封裝形式有DO35、LL34、SOD323、SOT-23：
DO35封裝：軸向引線封裝，兩端引線長度25.40mm，基體長度4.00mm，直徑2.00mm；
LL34封裝：為柱狀表貼玻封，柱體長度3.30mm，直徑0.13mm；
SOD323封裝：為2腳塑封表貼封裝，腳距1.3mm，外形尺寸1.70 x 1.25 x 0.95mm；
SOT-23封裝：這種封裝為晶體管設計，其外形小巧，工藝性好，目前已經被二極管廠商大量采納。
SOT-23為超薄型封裝，外形尺寸不超過2.80 x 2.25 x 0.30mm，主要用于小功率回路上，可節省PCB空間。
1N4148二極管作為小信號元件，與SOT-23可以說是絕配。SOT-23封裝適用性強，目前已經用于二極管、三極管和標準IC器件，僅Nexperia一家公司在2018年就發出了超過300億顆SOT23封裝器件，用于汽車、消費、計算機和工業應用。
在空間越來越受限的智能終端應用中，小型無引線封裝是第一選擇，一致性、可靠性和成本方面的考慮也很重要，SOT-23封裝集體積小巧和焊接靈活等優勢于一身，將會被更多的二極管、三極管、MOS管和標準集成電路廠家采用，SOT-23封裝的用戶生態也將不斷擴大。
