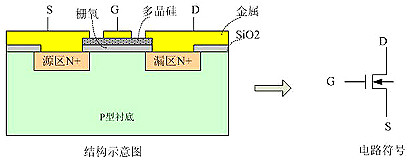

MOSFET管損壞的原因主要有哪些？MOSFET,是一種可以廣泛使用在模擬電路與數字電路的場效晶體管，MOSFET依照其“通道”（工作載流子）的極性不同，可分為“N型”與“P型” 的兩種類型，通常又稱為NMOSFET與PMOSFET，其他簡稱上包括NMOS、PMOS等。
MOSFET管損壞的原因解析
（一）MOSFET管損壞的原因-雪崩破壞
如果在漏極-源極間外加超出器件額定VDSS的電涌電壓，而且達到擊穿電壓V(BR)DSS （根據擊穿電流其值不同），并超出一定的能量后就發生破壞的現象。
在介質負載的開關運行斷開時產生的回掃電壓，或者由漏磁電感產生的尖峰電壓超出功率MOSFET的漏極額定耐壓并進入擊穿區而導致破壞的模式會引起雪崩破壞。

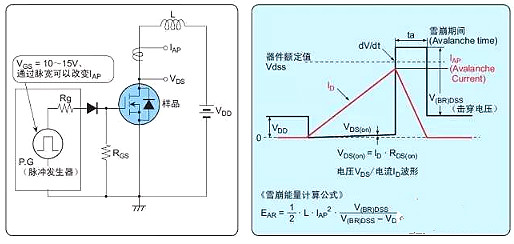

典型電路如下：

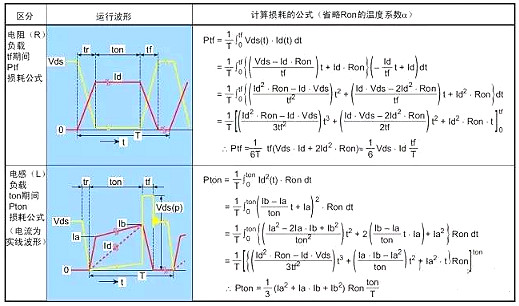

（二）MOSFET管損壞的原因-器件發熱損壞
由超出安全區域引起發熱而導致的。發熱的原因分為直流功率和瞬態功率兩種。
直流功率原因：外加直流功率而導致的損耗引起的發熱
1、導通電阻RDS(on)損耗（高溫時RDS(on)增大，導致一定電流下，功耗增加）
2、由漏電流IDSS引起的損耗（和其他損耗相比極?。?/div>
瞬態功率原因：外加單觸發脈沖
1、負載短路
2、開關損耗（接通、斷開） *（與溫度和工作頻率是相關的）
3、內置二極管的trr損耗（上下橋臂短路損耗）（與溫度和工作頻率是相關的）
器件正常運行時不發生的負載短路等引起的過電流，造成瞬時局部發熱而導致破壞。另外，由于熱量不相配或開關頻率太高使芯片不能正常散熱時，持續的發熱使溫度超出溝道溫度導致熱擊穿的破壞。

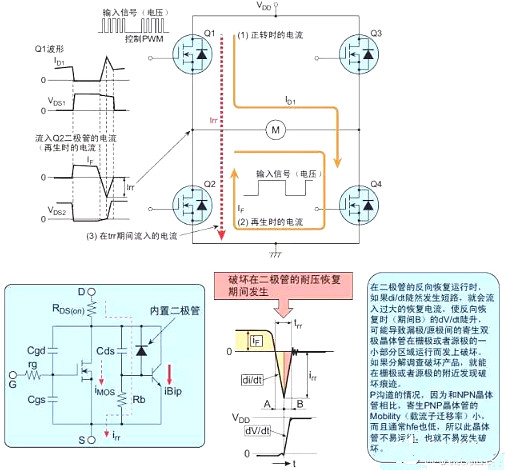

（三）MOSFET管損壞的原因-內置二極管破壞
在DS端間構成的寄生二極管運行時，由于在Flyback時功率MOSFET的寄生雙極晶體管運行，導致此二極管破壞的模式。

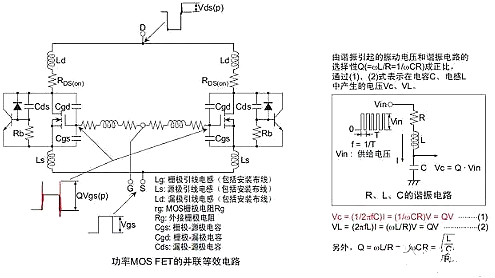

（四）MOSFET管損壞的原因-由寄生振蕩導致的破壞
此破壞方式在并聯時尤其容易發生
在并聯功率MOS FET時未插入柵極電阻而直接連接時發生的柵極寄生振蕩。高速反復接通、斷開漏極-源極電壓時，在由柵極-漏極電容Cgd(Crss)和柵極引腳電感Lg形成的諧振電路上發生此寄生振蕩。當諧振條件(ωL=1/ωC)成立時，在柵極-源極間外加遠遠大于驅動電壓Vgs(in)的振動電壓，由于超出柵極-源極間額定電壓導致柵極破壞，或者接通、斷開漏極-源極間電壓時的振動電壓通過柵極-漏極電容Cgd和Vgs波形重疊導致正向反饋，因此可能會由于誤動作引起振蕩破壞。

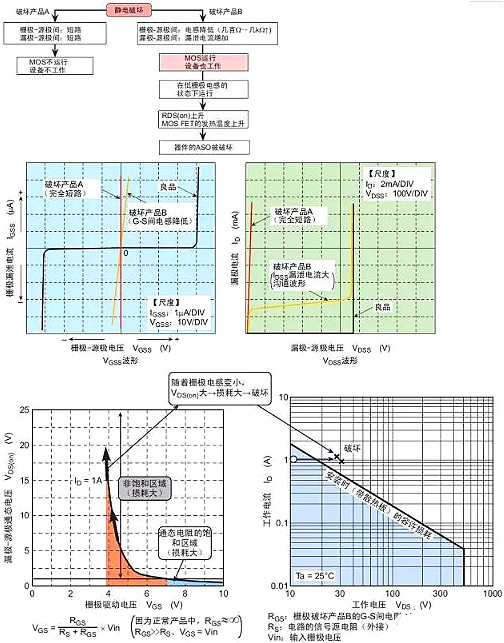

（五）MOSFET管損壞的原因-柵極電涌、靜電破壞
主要有因在柵極和源極之間如果存在電壓浪涌和靜電而引起的破壞，即柵極過電壓破壞和由上電狀態中靜電在GS兩端（包括安裝和和測定設備的帶電）而導致的柵極破壞
MOSFET管的作用
MOSFET管作為電子開關使用時，由于只靠多子導電，不存在如BJT三極管因基極電流引起的電荷儲存效應，所以MOS管的開關速度要比三極管快，作為開關管經常用于高頻大電流場合，比如開關電源中用到的MOS管就是工作在高頻大電流狀態。
場效應管開關和BJT三極管開關相比可以在很小的電壓和電流下工作，更容易集成在硅片上，所以在大規模集成電路中有很廣泛的應用。
場效應管的主要作用是放大、恒流、阻抗變換、可變電阻和電子開關等。
