電壓穩壓器lm317應用電路圖匯總-十二款lm317典型應用電路
電壓穩壓器lm317應用電路圖一：

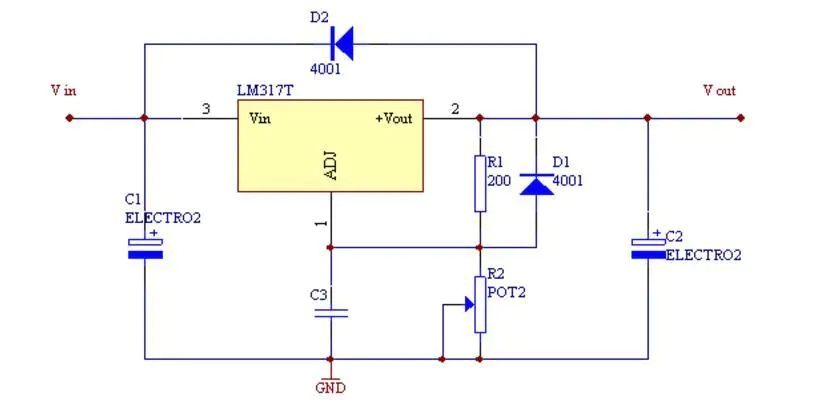

這個電路是LM317最基本的應用電路，在使用的過程中要注意最小壓差不得小于4V和最大壓差不得大于37V，小于4V電路將不工作，大于37V將導致集成電路的損壞。
電壓穩壓器lm317應用電路圖二：

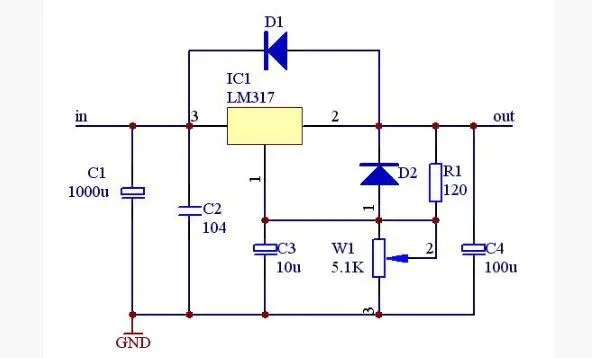

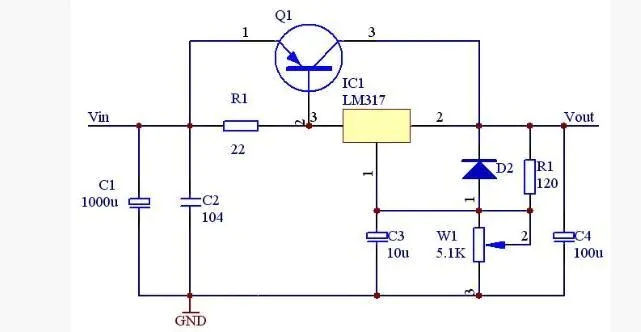

在需要使用大電流的情況下可用大功率管對電路進行擴流，這個電路是使用PNP型大功率三極管對LM317進行擴流。
電壓穩壓器lm317應用電路圖三：

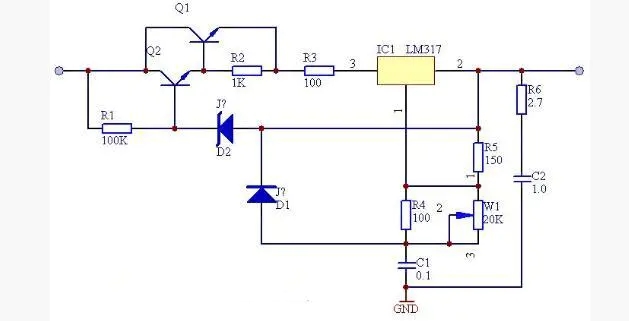

這個電路是使用NPN型大功率三極管進行擴流，效果很好，我曾經將電流擴到5A，電路仍然工作穩定。
電壓穩壓器lm317應用電路圖四：

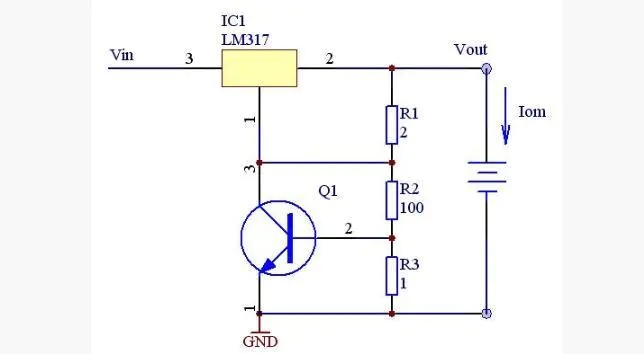

具有限流保護的充電電路Iom=0.6/1=0.6A，調整R3可調整充電電流。
電壓穩壓器lm317應用電路圖五：

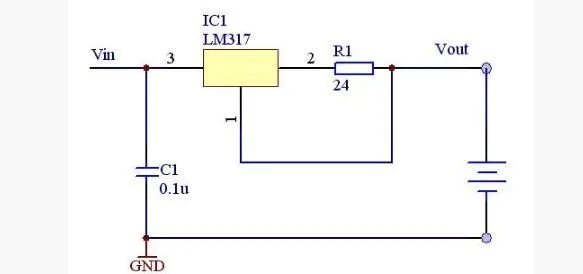

恒流電池充電電路。Io=1.25/24=52mA 改變電阻R1的數值，可提供不同的充電電流。
電壓穩壓器lm317應用電路圖六：

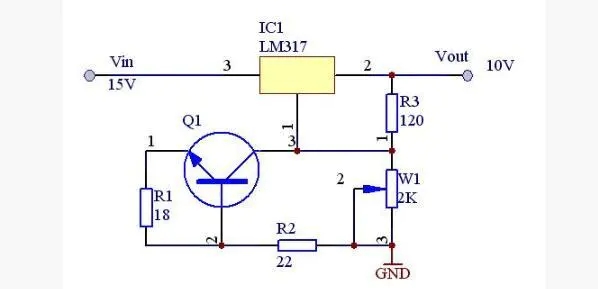

高穩定度的集成穩壓電路。
電壓穩壓器lm317應用電路圖七：

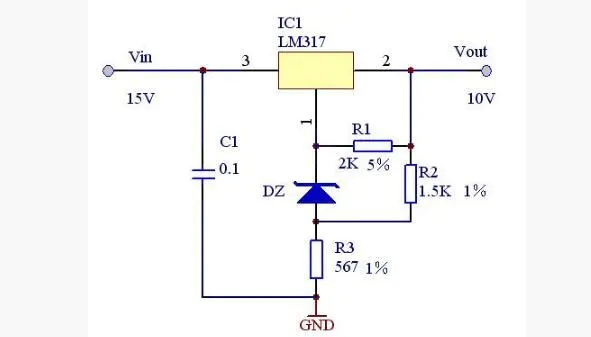

高精度高穩定性的+10V穩壓電源電路。
電壓穩壓器lm317應用電路圖八：
1.25～160連續可調的集成穩壓電源。
電壓穩壓器lm317應用電路圖九：

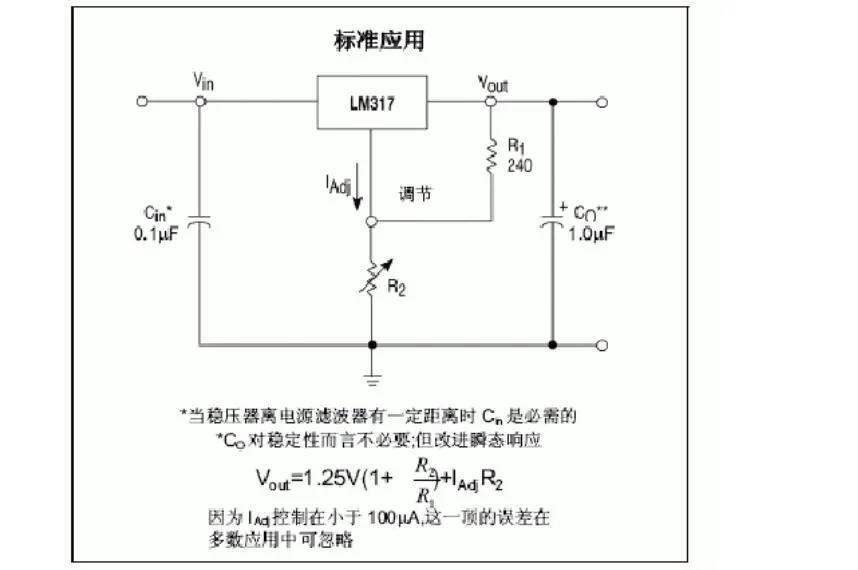

Im317可調穩壓電路圖圖LM317是普通的可調集成穩壓器，最大輸出電流為2.2A，輸出電壓范圍為1.25~~37V。電路圖如下：
1，2腳之間為1.25V電壓基準。為保證穩壓器的輸出性能R1應小于240歐姆。改變R2阻值即可調整穩壓電壓值。D1，D2用于保護LM317。
電壓穩壓器lm317應用電路圖十：
電壓穩壓器lm317應用電路圖十一：

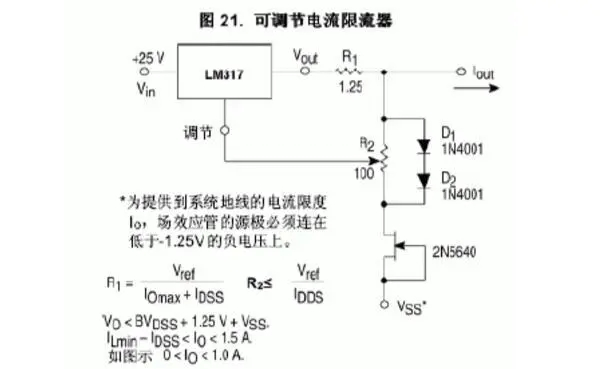

LM317可調節電流限流器的應用電路圖
電壓穩壓器lm317應用電路圖十二：

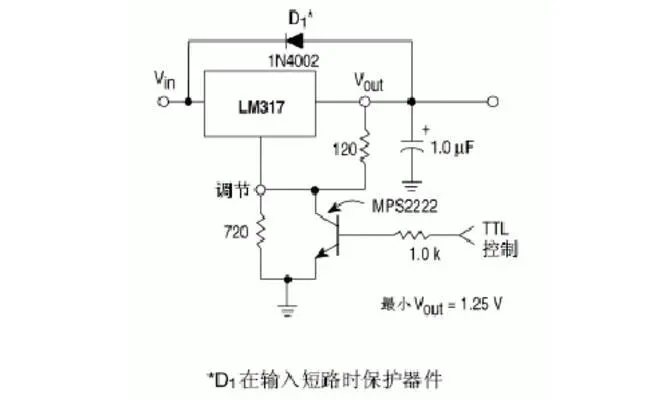

LM317的5.0V電子關斷穩壓器應用電路圖
