續流二極管是什么？（定義）

續流二極管怎么加？（電路）

為什么要加續流二極管？（作用）

什么樣的二極管就是續流二極管？（選型）

為了方便初學者好理解，我下面將給你以一種不僅“授之以漁”而且還要“授之以魚”的方式，把型號和電路統統告訴你，可以用一輩子，不必再出去查資料和求人了。

續流二極管的定義

續流二極管，就是在電路中起續流作用的二極管。例如，一個普通的二極管1N4007，如果你把它用到電路中起續流作用，它就是電路中的續流二極管，不在電路中，它就是個普通的二極管。

續流二極管的電路

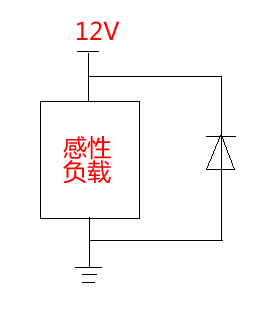

續流二極管應該加到感性負載的兩端，這里說的感性，就是具有電感特性，而不是性感。感性負載的特性就是電流不能突變，也就是說，不可能一下子就沒了，也不可能一下子就有了，需要有個過程。

常見的感性負載有繼電器線圈、電磁閥。

為什么要加續流二極管

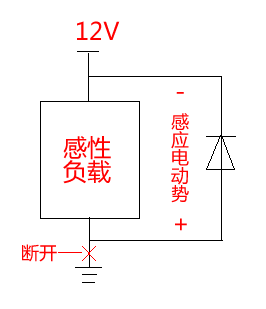

感性負載會產生感應電動勢，感應電動勢的方向和加在它兩端的電壓方向是相反的，當感性負載突然斷電，感應電動勢還在，由于感應電動勢與原來的電壓方向相反，在沒有斷電的時候，還有原來的電壓與之抵消，斷電后就沒有與感應電動勢抵消的電壓了，這個感應電動勢就有可能造成電路中的元器件損壞，加個二極管以后，這個二極管正好與感性負載形成了一個閉合回路，回路中的電流方向正好和二極管是正向?qū)ǖ模涂梢葬尫鸥袘?yīng)電動勢的電流了。

可以作為續流二極管的型號

普通二極管如1N4007就可以作為續流二極管，不過，最好是用快速恢復二極管或者肖特基二極管。

快速恢復二極管可以用：FR107、1N4148

肖特基二極管可以用：1N5819

看二極管datasheet的什么參數

二極管的耐壓，就是反向能加多大電壓，你可以看到，續流二極管在電路中是反向連接的。比如你的電路中，線圈加的是12V，那么你的二極管方向耐壓值就必須要大于12V才行。不過一般的二極管反向耐壓值都非常高。

二極管的最大正向?qū)娏鳎热?N4148最大正向?qū)娏魇?50mA，那么如果你的線圈電流太大，就會燒壞續流二極管。所以1N4148只適合小電流的線圈保護，比如5V的繼電器。

實踐經驗

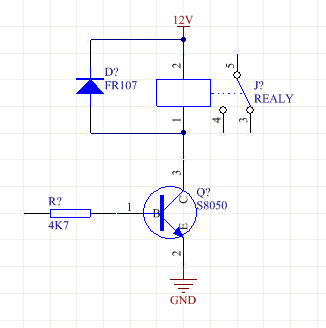

凡是電路中的繼電器線圈兩端和電磁閥接口兩端都要接續流二極管。接法如上面的圖，二極管的負極接線圈的正極，二極管的正極接線圈的負極。不過，你要清楚，續流二極管并不是利用二極管的反方向耐壓特性，而是利用二極管的單方向正向?qū)ㄌ匦浴?/div>
