現在大部分電子產品都配有鋰電池，在沒有外接電源的時候，使用鋰電池進行供電；當外接電源的時候，使用外部電源供電，同時對鋰電池充電。因此要求電路必須具備能夠根據是否接有外部電源，而自動選擇相應供電電源的能力。

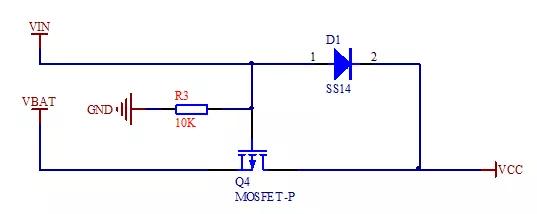

常見的簡單電源切換電路如圖1所示，但這個電路應用條件是有限制和缺陷的，比如電池電壓VBAT不能大于外部電壓VIN，常見的電池電壓為3.7~4.2V，外部電壓為USB的5V時沒有問題，但是電池電壓為7.2V就不能使用了；肖特基二極管的壓降雖然已經較小，但是依舊有零點幾伏左右，損失的功耗較多，5V外部電壓進來就只變成4V多了；外部電壓供電時，會通過P型MOS管的體二極管給電池進行非正規充電，當然這點可以通過將Q4 MOS管左右翻轉一下解決。

圖1

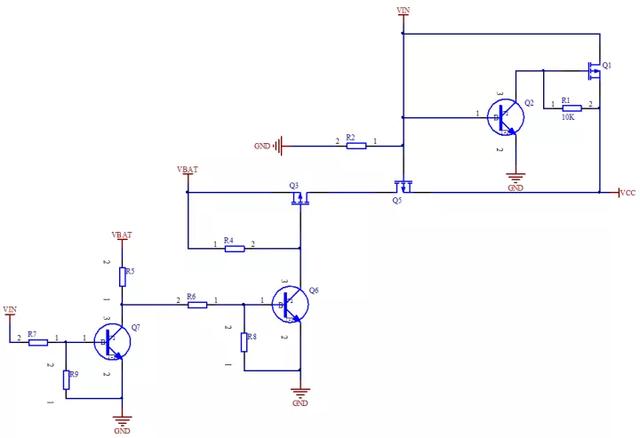

為了解決上述這些缺陷，項目中有時會使用較為復雜的改進電路，如圖2所示。其工作原理簡介如下：使用外部電源VIN時，三極管Q7導通，三極管Q6截止，P型MOSFET Q3由于柵極和源極通過電阻R4都接了電池電壓VBAT，兩者相等，Q3截止，電池電壓VBAT無法達到輸出端VCC；外部電源VIN接通時，VIN首先通過Q1 MOSFET的寄生二極管到達輸出端VCC，同時Q2三極管導通，使Q1 MOSFET的柵極拉低到GND為低電平，所以Q1的柵源極電壓小于0且達到導通閾值電平，Q1導通，然后Q1體內的寄生二極管就截止了，外部電源VIN通過Q1達到輸出端VCC。此時，Q5 MOSFET的柵源極電壓接近相等，Q5和體二極管均截止，防止了外部電源VIN對電池的非正規充電。

當沒有外部電源VIN時，三極管Q7截止，三極管Q6導通，Q3 MOSFET的柵極電壓為低電平，柵源電壓小于0且達到導通閾值電平，Q3導通，然后通過Q5的寄生二極管達到輸出端VCC，而Q5的柵極此時為低電平，因此柵源電壓也小于0，Q5導通，其寄生二極管截止，電池電壓到達輸出端VCC。

圖2

由于電源主通路使用了三個MOSFET，MOSFET在完全導通后其壓降遠遠小于肖特基二極管（只有零點零幾伏），因此其導通損耗很低；而三個三極管雖然額外增加了一些功率損耗，但是由于三極管工作在完全飽和狀態，在飽和導通壓降一定的條件下，導通電流可以通過電阻值設置的相對較小，因此功耗也不會太高。同時該電路無論電池電壓是否大于外部電源，都可以使用，通用性相對較為廣泛。
