正激方式是構造較簡單，容易控制，非常普遍的方式之一。
其特征是輸出功率比反激方式大，但必須加裝電感和續流二極管（轉流二極管：D2）。此外，和反激式相同，能利用光耦合器隔離二次側的反饋，形成絕緣電源。

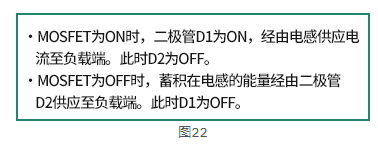

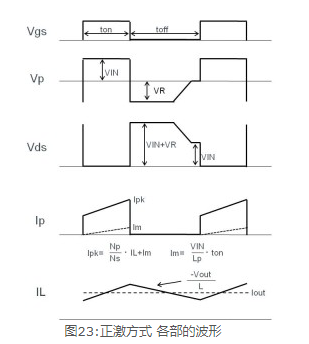

工作模式如下。MOSFET為ON時，二極管D1為ON，經由電感供給電流至負載端。MOSFET為OFF時，蓄積在電感的電能經由二極管D2供給電流至負載端。各部的波形如圖23所示。
正激方式只會單向激磁變壓器，在晶體管為OFF時，必須釋放（復位）蓄積在變壓器的電能。也因此必須裝上復位（緩沖）電路（圖21中位于變壓器一次側的RCD）。復位電路一般是由電阻/電容器/二極管組成，但基本上仍會損耗電能，因此變壓器的利用效率也不算高。
而在啟動復位后，會施加DC輸入電壓1.5～2倍的電壓至開關用晶體管上（圖22的Vp和Vds的波形的VR）。最近能量，損耗和Vds。該電壓經由緩沖的電阻和電容器轉換。最近，開始結合主動箝位電路，通過再生必須復位的電能，減輕損耗和Vds。
此外，降壓時因一次側電流少，停留在線圈的電能也沒那么大，只是一但用在升壓上，一次側的電流就會變大，停留在線圈的能量將是電流的二倍，而因?yàn)閺?fù)位電路所損耗的電能也會跟著變大。因此，本電路雖然可以用在降壓上，但卻幾乎不會用來升壓。
AC/DC轉換主要采用開關方式。雖然能夠使用變壓器方式，但和反激方式一樣，限用于必須絕緣等時候。
