整流二極管

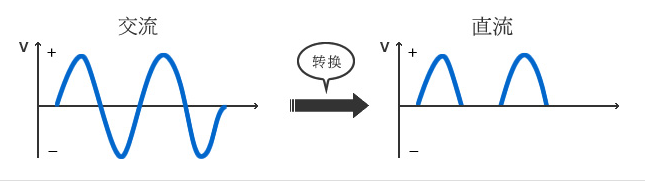

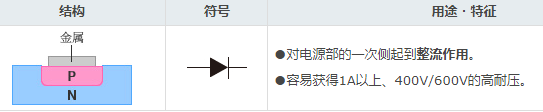

整流二極管 (Rectifier Diode) 顧名思義，是指對商用頻率的交流電進行整流的二極管。整流的主要目的是將交流轉換為直流，其具有高電壓、高電流特性。另外，根據使用頻率和使用條件不同，轉換效率有所不同，提供低VF（正向電壓）、高速開關型、低噪音等產品。

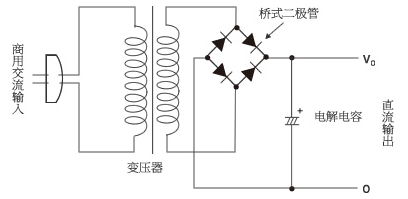

［整流電路的構成］
開關二極管

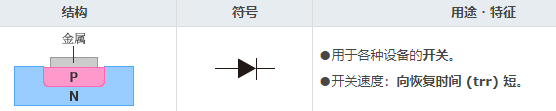

顧名思義，是指具有開關功能的二極管。此二極管具有正向施加電壓時電流通過 (ON)，反向施加電壓時電流停止 (OFF) 的性能。反向恢復時間 (trr) 短，與其他二極管相比，開關特性優異。
反向恢復時間 (trr)？

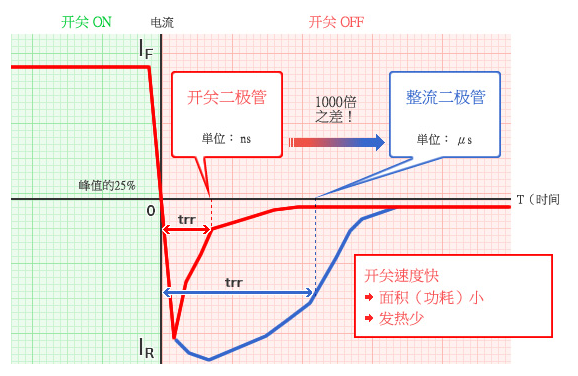

反向恢復時間 (trr) 是指開關二極管從導通狀態到完全關閉狀態所經過的時間。一般關斷后電子不能瞬間停止，有一定量的反向電流流過。其漏電流越大損耗也越大。還正在開發優化材料或擴散重金屬從而縮短trr，抑制反沖后振蕩（振鈴）的FRD (Fast Recovery Diode) 等產品。
特點：
trr是指電壓變?yōu)榉聪蚝?，直到電流變?yōu)榱愕臅r間。
trr快速，則可以實現低損耗、高速開關。
肖特基勢壘二極管

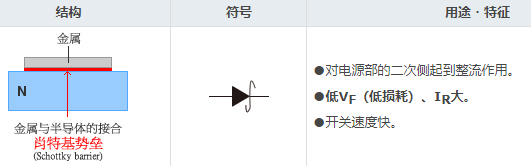

一般的二極管是利用PN接合來發揮二極管特性，而肖特基勢壘二極管是利用了金屬和半導體接合產生的肖特基勢壘。

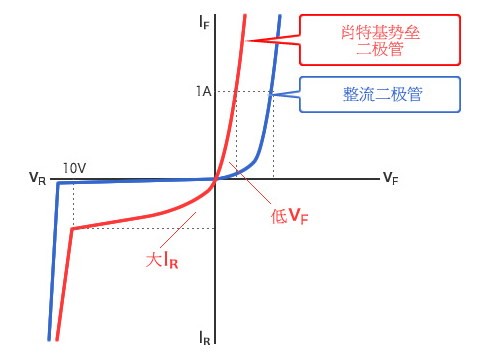

與一般的PN結二極管相比，具有正向電壓 (VF) 低，開關速度快的特點。但漏電流 (IR) 大，有如果熱設計錯誤則引起熱失控的缺點。
廣泛用于電源部二次側整流。其特性根據使用的金屬不同而不同，ROHM利用多種金屬，推出如下產品陣容。
低VF型 RB**1系列
低IR型 RB**0系列
車載用超低IR型 RB**8系列
特點：
通過改變金屬種類，可制造低VF型、低IR型產品。
關于熱失控

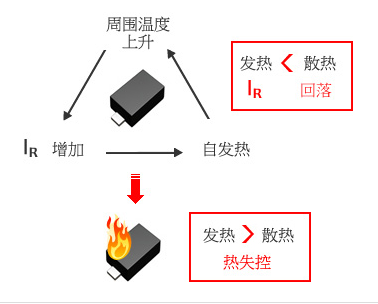

肖特基勢壘二極管在特性上會因正向電流大而導致發熱。發熱則漏電流 (IR) 變大，同時外殼溫度、環境溫度也上升。如果熱設計錯誤，發熱將高于散熱，達不到熱平衡持續發熱。其結果漏電流 (IR) 也持續增加，最終元器件遭到損壞。這種現象叫做熱失控。
特點：
周圍溫度高，則引起熱失控。
