保險絲其目的用于保護當時昂貴的白熾燈，但隨著時代的發展，保險絲被用來保護電力設備不受過電流過熱的傷害，從而避免電子設備因內部故障所引起的嚴重傷害。那么保險絲的工作原理是如何的?其結構又是怎樣的?下面一起來看看：

1.概念

保險絲也被稱為電流保險絲，IEC127標準將它定義為"熔斷體(fuse-link)"。其主要是起過載保護作用。當電路發生故障或異常時，伴隨著電流不斷升高，并且升高的電流有可能損壞電路中的某些重要器件，也有可能燒毀電路甚至造成火災。若電路中正確地安置了保險絲，那么保險絲就會在電流異常升高到一定的高度和熱度的時候，自身熔斷切斷電流，從而起到保護電路安全運行的作用。

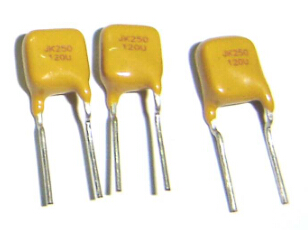

圖1 保險絲

2.基本組成

一般保險絲由三個部分組成：

(1)熔體部分：它是保險絲的核心，熔斷時起到切斷電流的作用，同一類、同一規格保險絲的熔體，材質要相同、幾何尺寸要相同、電阻值盡可能地小且要一致，最重要的是熔斷特性要一致，家用保險絲常用鉛銻合金制成。

(2)電極部分：通常有兩個，它是熔體與電路聯接的重要部件，它必須有良好的導電性，不應產生明顯的安裝接觸電阻。

(3)支架部分：保險絲的熔體一般都纖細柔軟的，支架的作用就是將熔體固定并使三個部分成為剛性的整體便于安裝、使用，它必須有良好的機械強度、絕緣性、耐熱性和阻燃性，在使用中不應產生斷裂、變形、燃燒及短路等現象。

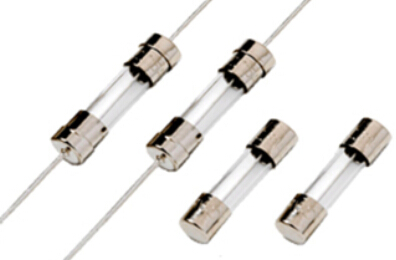

圖2 玻璃保險絲

3.外形

(1)條絲狀。早期原始型態的保險絲，直接以螺絲鎖定，用于各種尺寸的舊式開關、插座。

(2)片狀(裸片狀)。比舊式絲狀方便使用。

(3)玻璃管狀。有幾種不同尺寸，常見于電子產品。

①6.3 x 32 mm (直徑 x 長度)

②5 x 20 mm

(4)陶瓷管狀。有幾種不同形狀及尺寸，可避免玻璃爆裂。

(5)塑膠片狀帶金屬片狀接腳：汽車保險絲。

(6)表面接著元件(SMD)型。

(7)圓柱體狀，插件式：直接焊接于電路板上，用于產品內部。

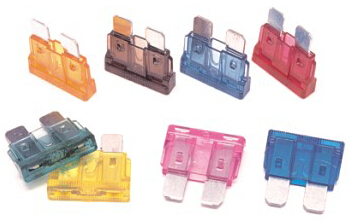

圖3 塑膠保險絲

4.工作原理

當電流流過導體時，因?qū)w存在一定的電阻，所以導體將會發熱。且發熱量遵循著這個公式：

Q=0.24I2RT

其中Q是發熱量，0.24是一個常數，I是流過導體的電流，R是導體的電阻，T是電流流過導體的時間;依此公式我們不難看出保險絲的簡單的工作原理了。

當制作保險絲的材料及其形狀確定了，其電阻R就相對確定了(若不考慮它的電阻溫度系數)。當電流流過它時，它就會發熱，隨著時間的增加其發熱量也在增加。電流與電阻的大小確定了產生熱量的速度，保險絲的構造與其安裝的狀況確定了熱量耗散的速度，若產生熱量的速度小于熱量耗散的速度時，保險絲是不會熔斷的。若產生熱量的速度等于熱量耗散的速度時，在相當長的時間內它也不會熔斷。若產生熱量的速度大于熱量耗散的速度時，那么產生的熱量就會越來越多。又因?yàn)樗幸欢ū葻峒百|(zhì)量，其熱量的增加就表現在溫度的升高上，當溫度升高到保險絲的熔點以上時保險絲就發生了熔斷。這就是保險絲的工作原理。

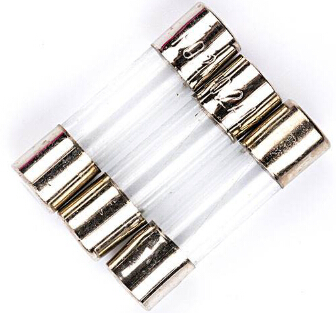

圖4 保險絲外形

5.標志

標志大多數保險絲的標記在身上或端蓋與標記，指示其評級。但是“芯片類型”保險絲功能很少或沒有標記，使識別非常困難。

保險絲可能出現類似的顯著不同的特性，確定了它們的標記。保險絲標記通常會傳達以下信息：

.安培的保險絲的額定

.電壓等級的保險絲

.時間 - 電流特性，即速度保險絲

.批準由國家和國際標準機構

.制造商 / 產品編號 /系列

.中斷能力

6.檢測

保險絲一般是通過眼睛觀察來判斷其質量，因?yàn)楸ｋU(xiǎn)絲的外殼是透明的玻璃

(1)保險絲不發黑，這時能夠清楚地看出保險絲熔斷后的兩個發亮的斷頭，這說明過流電流不大，很可能不是電路故障所為，可能是由于保險絲質量不好，或偶爾的浪涌電流所為，此時可更換一個保險絲試一試。

(2)保險絲發黑，但發黑程度不是很嚴重，保險絲管玻璃沒有破碎，說明過電流比上一種情況大，但不是最大的一種情況，這說明電路中存在電流故障。

(3)保險絲管嚴重發黑，燒焦或玻璃管破碎，說明過電流很大，短路故障很嚴重，在更換保險絲前一定先排除電路故障。
