PWM調速電路圖
PWM調速電路，PWM脈寬控制調速電路應用廣泛。例如，我們常用的電動起子，就是用了PWM脈寬控制，把手指的按壓轉成不同的轉速。
往往在電動起子上，用到的是很簡單、并且成本很低的電路來實現。
PWM脈寬控制，除了可以用來調速，還可以用來控制電磁線圈的磁力大小、電阻加熱的功率大小等。
PWM脈寬控制的實現方法很多。

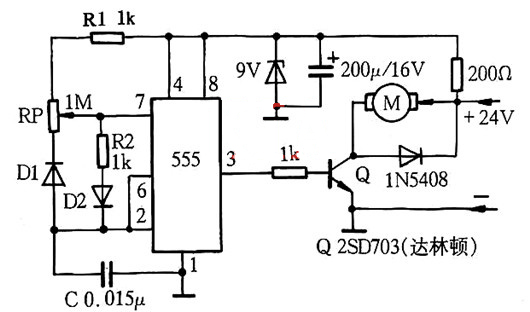

這個PWM調速電路，用時基電路555產生振蕩脈沖。
振蕩頻率為：f=1/0.69·（RP+R1）·C
R1相對于RP僅為其千分之一，可以忽略不計。
所以振蕩頻率可以簡化為：f=1/0.69·RP·C
這個電路中振蕩頻率設定為200Hz左右，由于定時電容C的充放電路徑不同，所以調整RP可以改變脈沖的占空比（即：PWM）。按圖中原件參數，占空比可從1%~90%之間變化。
555的第3引腳驅動功率管Q，可以達到驅動大功率負載的需要。
下圖電路由LM324和MOS管組成，通過改變輸出方波的占空比，使得負載上的平均接通時間從0到100%變化，以達到調整速度的目的。

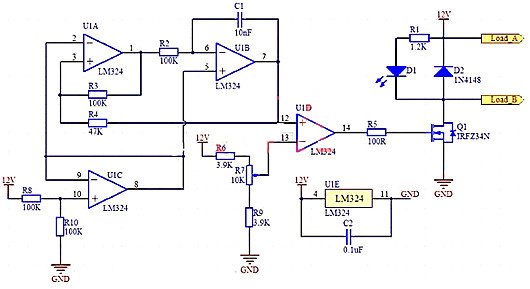

電路圖講解：
電路中由LM324組成了四個不同的功能模塊：
一是由U1C組成，產生一個6V的基準電壓，作為振蕩電路的基準電壓；
二是由U1A組成的遲滯比較器，U1B積分電路組成的三角波發生器，兩個首尾相連，形成一個波形振蕩器；
三是由U1D組成的一個電壓比較器，其中R6，R7，R9分壓網絡給比較器提供基準電壓。
另外，比較器U1D的輸出接了一個柵極電阻R5至MOS管Q1。通過比較器輸出的方波，驅動Q1的導通和關斷。
而且，由R6，R7，R9分壓網絡提供的基準電壓是與U1B輸出的三角波進行比較，當三角波的電壓高于基準電壓，比較器就輸出高電平，Q1導通，負載就會有電流回路；
當三角波電壓低于基準電壓時，比較器就輸出低電平，Q1截止，負載的電流回路被切斷，負載斷電。
其中，發光二極管D1為負載電源接通時的指示燈；二極管在負載為感性負載時，必須要接上，起到保護MOS管Q1的作用。
這里負載可以是電機，那通過改變基準電壓的大小，就能改變比較器U1D輸出的高低電平時間，改變電機的轉速。除了電機外，負載還可以是燈泡，這樣改變的就是燈泡的亮度了。
注意：
本例電路所接電源是12V，可以接12V的電機或其他相同額定電壓的負載。但也可以改成24V的。另外，本例電路中，三角波的頻率固定了，所以可以自己修改電路，改成頻率可調。
