1000W逆變器工作原理及電路圖
該功率逆變器電路將提供非常穩定的“方波”輸出電壓。操作頻率由電位器決定，通常設置為60 Hz?？梢允褂酶鞣N“現成的”變壓器；或者自定義風自己以獲得最佳效果。
額外的MOSFET可以并聯以獲得更高的功率。建議在電源線上安裝“保險絲”并始終連接“負載”，同時接通電源。保險絲額定電壓為32伏，每100瓦輸出應大約為10安培。電源引線必須足夠重，以處理此高電流消耗!適當的散熱器應該用在RFP50N06 Fets上。這些Fets的額定電流為50安培和60伏特?？梢蕴鎿Q其他類型的MOSFET。
有局限--已經有過多次要求換電器1000瓦甚至更多。在1000瓦特和12伏電源下工作時，輸入電流將接近100 AMPS。這將需要HUGH大小的主線。
1000w逆變器電路圖
1000W電子白金機逆變器如何制作？
簡單的一種逆變器自制方法，很容易，基本不用調試，安裝好元件就可以工作了。
自制6V轉交流220V逆變器電路
一、逆變器電路原理晶體管V，變壓器T的N1、N2繞組和電容器C構成變壓器耦合LC振蕩電路。電位器RP和電阻R為振蕩管提供偏置電流。
二、元器件及制作 V選用3DD59A，R用1/4W的普通電阻，C選用0.22μF/50V，變壓器需自制，N1、N2繞組用0.9mm的漆包線，N3繞組用0.67mm的漆包線，繞組框架可用1mm厚的硬紙板制作，磁芯最好用鐵氧體U型或環型，如沒有，就用普通E型或F型硅鋼片代替，直流電流G用6V蓄電池。
三、安裝要求：只要元器件良好，安裝無誤，即可調試，通電后調節RP可以控制電路的輸出功率。若電路不起振，可能是反饋繞組極性問題，用極性判別法進行判別或將繞組N1或N2反接后再試，圖中有“·”標志的為同名端。當電網停電時，本電路輸出頻率為50Hz，電壓為220V±5%的交流電，對用電設備保證臨時供電。
用12V的逆變器1000W 220V能用做電魚機嗎?
當然，但是需要改裝。你的逆變器輸出應該是220V正弦交流電。而電魚機輸出是幾十到幾百赫茲峰值220V左右的脈沖直流電。所以要加裝后級電路，整流--慮波---用可控硅或場效應管控制脈沖輸出，方可。

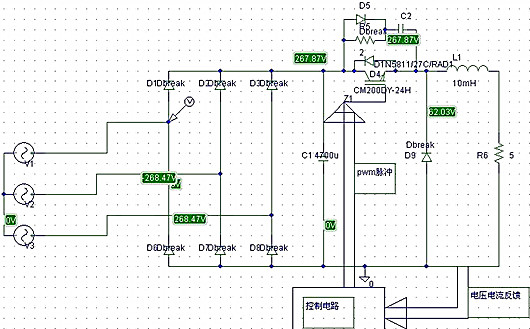

1000w逆變器電路圖
