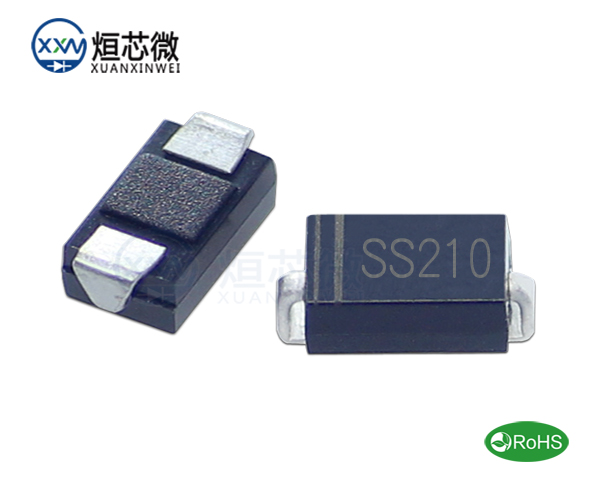

SS210肖特基二極管,SS210二極管參數,SS210詳解和應用
一、引言
一、引言
肖特基二極管，以其快速開關、低正向壓降以及優異的頻率特性，在電子電路中發揮著不可或缺的作用。SS210肖特基二極管作為眾多型號中的一員，具有特定的參數特性，適用于多種電路應用。本文將對SS210肖特基二極管的參數進行詳細解讀，并探討其在電路中的應用。

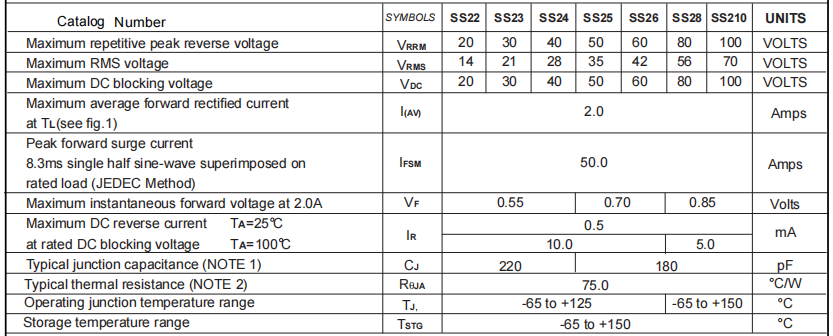

二、SS210肖特基二極管參數詳解
最大正向電流(IFM)：SS210肖特基二極管的最大正向電流通常在2A。這一參數決定了二極管在正向導通狀態下能夠承受的最大電流值，超過此值可能會導致二極管損壞。
正向壓降(VF)：在正向電流下，SS210肖特基二極管兩端的電壓降通常在0.85V左右。這一參數反映了二極管在正向導通時的電壓損失，對于需要高效率的電路來說，低正向壓降的肖特基二極管是一個理想的選擇。
反向擊穿電壓(VBR)：SS210肖特基二極管在反向電壓作用下的最大承受電壓通常在100V左右。這一參數確保了二極管在正常工作條件下不會因為反向電壓而損壞。
反向漏電流(IR)：在反向電壓作用下，SS210肖特基二極管允許通過的電流非常小，通常在微安級別。這一特性使得二極管在反向截止狀態下具有很高的隔離性能。
結電容(Cj)：肖特基二極管的結電容與其開關速度和頻率響應密切相關。SS210肖特基二極管的結電容相對較小，適用于高頻和快速開關的應用。
三、SS210肖特基二極管的應用探討
由于其出色的參數特性，SS210肖特基二極管在多種電路應用中都有出色的表現。
開關電源：在開關電源中，SS210肖特基二極管可以作為快速開關元件使用，實現電源的高效轉換。其低正向壓降和快速開關特性有助于降低電源損耗和提高效率。
高頻整流：在高頻整流電路中，SS210肖特基二極管能夠快速地將交流電轉換為直流電，適用于需要高效率和高穩定性的整流應用。
信號檢測與處理：SS210肖特基二極管還可以用于信號檢測與處理電路，如光電二極管等。其快速響應和低噪聲特性使得它成為信號處理的理想選擇。
四、結論
SS210肖特基二極管以其優異的參數特性和廣泛的應用范圍，成為電子電路中的重要元件。通過深入了解其參數特性，我們可以更好地選擇和應用該器件，為電路設計提供有力支持。在實際應用中，我們需要根據具體需求和工作環境，合理選擇二極管的型號和規格，以確保電路的穩定性和可靠性。
