過零檢測電路--零點電壓檢測(通常簡稱為過零檢測)技術被廣泛應用，通過檢測電路追蹤交流電的電壓變化過程，在交流電壓為”零”的時刻輸出信號，利用該信號我們可以做很多工程應用。
使用運算放大器用作比較器，它常被用來追蹤正弦波形的變化，比如從正到負或從負到正的過零點電壓的情況；它同樣被可被用作方波生成器。

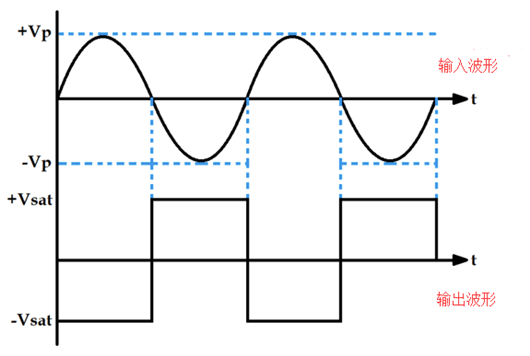

過零檢測電路的理想波形
從上圖中可以看出當正弦波形過零時，運算放大器會從正轉負或是從負轉正。這就是過零檢測器如何檢測波形過零的。如你所見，輸出波形為一個方波，所以過零檢測器也被成為方波生成電路。

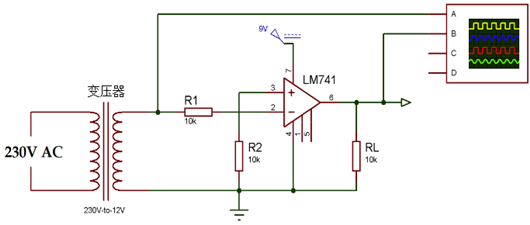

過零檢測電路圖
230V 電源給到一個 12-0-12V 的變壓器，它的相位輸出連接到運算放大器的二號引腳，零線與電池的接地端短接。電池的征集引腳與運算放大器的第 7 號引腳相連（Vcc）。
過零檢測電原理
在過零檢測電路中，運算放大器的非反向引腳與地相連，從而作為參考電壓，而一個正弦波輸入（Vin）則輸入運算放大器的反向引腳，如電路圖說是。隨后輸入電壓與參考電壓作比較。
現在，我們來考慮正弦波的正半軸。當非反向引腳端的電壓要低于反向引腳時，運算放大器的輸出為低或處于反向飽和狀態。因此，可以看到一個負電壓的波形。
正弦波的負半軸，非反向引腳（參考電壓）的電壓大于反向引腳（輸入電壓），所以運算放大器的輸出為高或正向飽和狀態。因此，可以看到一個正電壓的波形。
采用比較器的過零檢測電路
通過分壓電阻將交流信號衰減至比較器正端輸入，當交流輸入超過零基準電壓時，過零檢測電路會改變比較器的輸出狀態。
設計注意點
1.比較器輸入電壓范圍及保護電路
2.可使用一些遲滯來提高抗干擾能力
