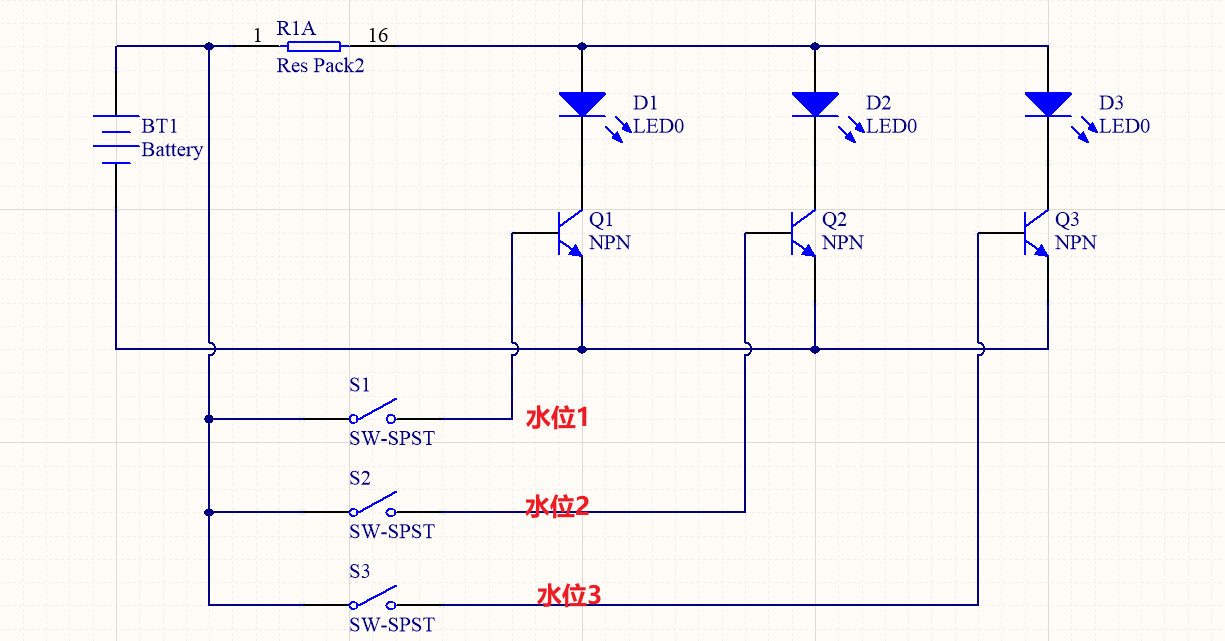

今天介紹的這個電路也很簡單，基本上就用到最常規的電子器件：電阻，電容，三極管，led燈和一個供電電源這幾個器件。下面是具體的電路，大家可以自己先試著分析一下。

低水位顯示原理

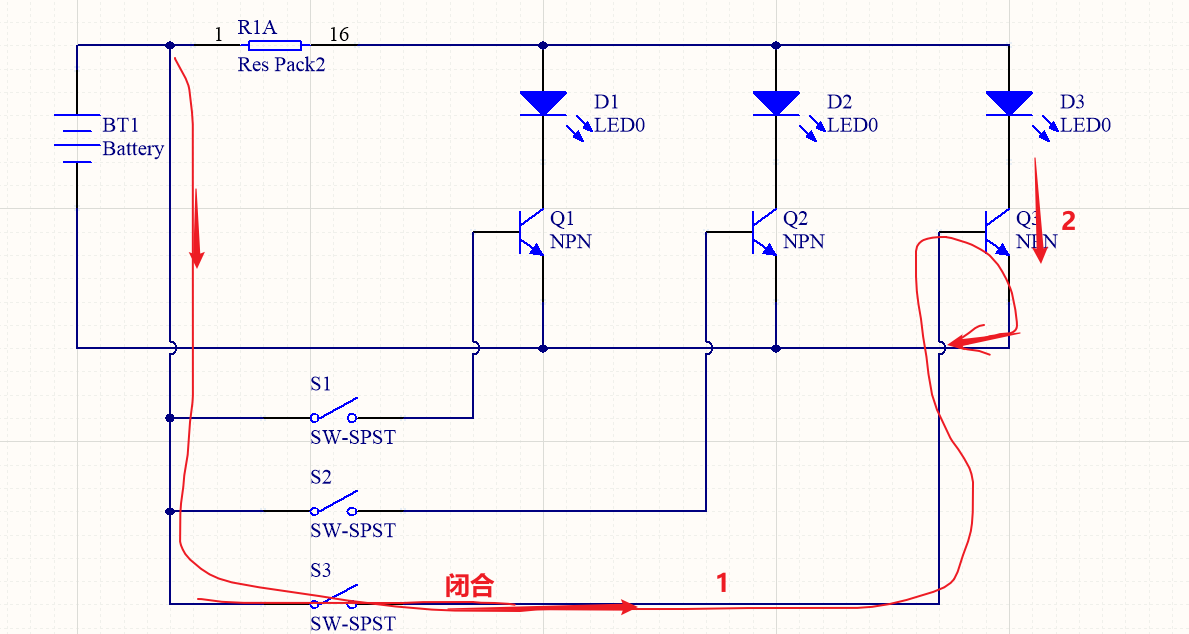

首先可以先看一下，當容器里面的水很少時，也就是在水位3附近時，根據電路可以看出只有開關S3因?yàn)樗菍?dǎo)體進而導通，此時電通過三極管Q3的基極-發射極驅動三極管Q3導通。LED燈D3處于被點亮狀態。當監視人員看到此設備只有一個燈亮?xí)r，就要關心該加水了。上面是電路圖走勢。

高水位顯示原理

當容器里面的液體處于很滿的狀態時，液體會達到開關S1的位置，此時三個開關會因?yàn)樗菍?dǎo)體的緣故都處于短路狀態，進而三個三極管Q1,Q2,Q3都會被驅動打開，面板上的三個指示燈D1,D2,D3都會點亮，也就意味著此時水位處于安全位置，不用加水。
