負載管中的閃爍噪聲與熱噪聲區別介紹
在電子設備中，負載管的噪聲特性對設備的性能和信號完整性有著顯著影響。其中，閃爍噪聲和熱噪聲是最常見的兩種噪聲類型，它們的特性、產生原因、影響以及測量和抑制方法各有不同。本文將詳細介紹這兩種噪聲，并對比它們的特性。
在電子設備中，負載管的噪聲特性對設備的性能和信號完整性有著顯著影響。其中，閃爍噪聲和熱噪聲是最常見的兩種噪聲類型，它們的特性、產生原因、影響以及測量和抑制方法各有不同。本文將詳細介紹這兩種噪聲，并對比它們的特性。
一、閃爍噪聲（1/f噪聲）
1. 定義
閃爍噪聲，也稱為1/f噪聲或粉紅噪聲，是一種在許多電子設備中觀察到的噪聲類型。其功率譜密度與頻率的倒數成正比，即 P(f)∝f1?。
2. 產生原因
接觸電阻：在金屬接觸或半導體接觸中，由于接觸表面的不規則性，電子流的波動會產生閃爍噪聲。
表面態：在半導體器件中，表面態的捕獲和釋放載流子也會導致閃爍噪聲。
氧化層：在MOSFET等器件中，氧化層的不均勻性也會產生閃爍噪聲。
3. 影響
頻率響應：閃爍噪聲在低頻時更為顯著，可能會影響設備的頻率響應。
信號完整性：在信號處理中，閃爍噪聲可能會降低信號的信噪比。
4. 測量方法
頻譜分析：通過頻譜分析儀可以測量閃爍噪聲的頻譜。
相關分析：通過相關分析可以確定噪聲的1/f特性。
5. 抑制方法
設計優化：優化器件設計，減少接觸電阻和表面態的影響。
濾波器：使用低通濾波器來減少低頻噪聲的影響。
二、熱噪聲（Johnson噪聲）
1. 定義
熱噪聲，也稱為約翰遜噪聲，是由電子器件中的熱運動引起的隨機噪聲。其功率譜密度與溫度成正比，與頻率無關。
2. 產生原因
電阻：任何電阻都會因為熱運動產生熱噪聲。
電容：電容的熱噪聲與頻率有關，通常在高頻時更顯著。
3. 影響
信號噪聲：熱噪聲會增加信號的噪聲水平，影響信號的質量和可靠性。
測量精度：在精密測量中，熱噪聲可能會限制測量的精度。
4. 測量方法
噪聲分析儀：使用噪聲分析儀可以測量熱噪聲的功率譜密度。
溫度控制：通過控制溫度可以觀察熱噪聲的變化。
5. 抑制方法
冷卻：降低器件的工作溫度可以減少熱噪聲。
屏蔽：使用電磁屏蔽可以減少外部熱噪聲的影響。
三、閃爍噪聲與熱噪聲的比較
1. 頻譜特性
閃爍噪聲：功率譜密度與頻率的倒數成正比。
熱噪聲：功率譜密度與頻率無關，與溫度成正比。
2. 溫度依賴性
閃爍噪聲：通常與溫度無關。
熱噪聲：與溫度成正比。
3. 影響因素
閃爍噪聲：主要受接觸電阻、表面態和氧化層的影響。
熱噪聲：主要受電阻、電容和溫度的影響。
4. 測量方法
閃爍噪聲：需要頻譜分析和相關分析。
熱噪聲：需要噪聲分析儀和溫度控制。
5. 抑制方法
閃爍噪聲：通過設計優化和濾波器。
熱噪聲：通過冷卻和屏蔽。
四、結論
負載管中的閃爍噪聲和熱噪聲對電子設備的性能和信號完整性有著顯著影響。通過深入了解這兩種噪聲的特性、產生原因、影響以及測量和抑制方法，可以更好地優化電路設計，提高設備的性能和可靠性。閃爍噪聲主要在低頻段顯著，而熱噪聲則與溫度密切相關。通過合理的設計優化、溫度控制和噪聲抑制措施，可以有效減少這兩種噪聲對設備的影響，提升整體性能。

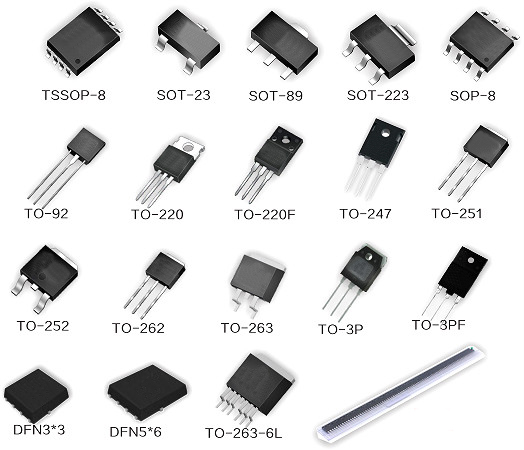

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
