電源電路中二極管的作用介紹

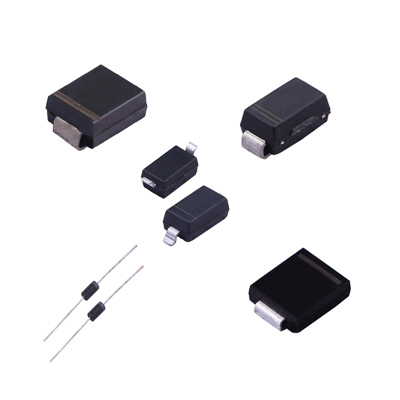

在電子電路設計中，二極管作為一種基礎卻關鍵的半導體元件，憑借其獨特的單向導電特性，實現了多種功能應用。本文將深入剖析二極管的九大功能，包括整流、開關、限幅、續流、檢波、阻尼、顯示、穩壓和觸發，為電子工程師提供全面的技術參考。
在電子電路設計中，二極管作為一種基礎卻關鍵的半導體元件，憑借其獨特的單向導電特性，實現了多種功能應用。本文將深入剖析二極管的九大功能，包括整流、開關、限幅、續流、檢波、阻尼、顯示、穩壓和觸發，為電子工程師提供全面的技術參考。
一、整流功能
整流二極管是將交流電轉換為直流電的關鍵元件。其工作原理基于PN結的單向導電性，在正向電壓下導通，允許電流通過；在反向電壓下截止，阻止電流反向流動。通過合理配置多個整流二極管，可以構成不同的整流電路，如單相半波整流、單相全波整流和三相橋式整流等。整流二極管的結電容較大，限制了其工作頻率，通常應用于3kHz以下的低頻電路。
二、開關功能
二極管的開關特性源于其在正向和反向電壓下的不同電阻狀態。在正向電壓下，二極管電阻較小，處于導通狀態，相當于閉合的開關；而在反向電壓下，電阻較大，處于截止狀態，相當于斷開的開關。這種特性使得二極管能夠用于構建各種邏輯電路，如與門、或門等，實現對信號的邏輯處理和控制。
三、限幅功能
利用二極管正向導通后正向壓降基本不變的特性（硅管約0.7V，鍺管約0.3V），可以將其作為限幅元件。在電路中，當輸入信號幅度超過二極管的正向壓降時，二極管導通，將信號幅度限制在一定范圍內，從而保護后續電路免受過電壓的損害。
四、續流功能
在開關電源和繼電器等感性負載電路中，當開關器件（如晶體管）斷開時，感性負載會產生反向電動勢，可能導致電壓尖峰和電弧放電，損害電路元件。續流二極管并聯在感性負載兩端，在開關器件斷開時提供一個反向導通路徑，使感性負載中的電流能夠持續流動，從而消除反向電動勢的影響，保護電路的穩定運行。
五、檢波功能
檢波二極管主要用于從高頻信號中提取低頻信號。其工作原理是利用二極管的非線性伏安特性，在高頻信號的作用下，二極管交替導通和截止，將高頻信號中的低頻成分檢出。檢波二極管通常采用點接觸型結構，具有較小的結電容和較高的工作頻率，以適應高頻信號的檢波需求。
六、阻尼功能
阻尼二極管常用于高頻電壓電路中，能夠承受較高的反向擊穿電壓和較大的峰值電流。其主要作用是在電路中提供阻尼效果，抑制電路中的電壓過沖和振蕩，改善電路的動態性能。在電視機電路中，阻尼二極管被廣泛應用，常用的型號有2CN1、2CN2、BSBS44等。
七、顯示功能
在VCD、DVD、計算器等電子設備的顯示器中，二極管被用作發光元件。通過在二極管兩端施加適當的正向電壓，使其發出光線，從而實現數字或字符的顯示。不同材料和結構的二極管可以發出不同顏色的光，滿足各種顯示需求。
八、穩壓功能
穩壓二極管是利用二極管的反向擊穿特性來實現穩壓功能的。當反向電壓達到一定值時，二極管發生擊穿，此時其兩端電壓基本保持不變。穩壓二極管在電路中串聯限流電阻，以限制電流，保護二極管不被燒毀。常用的穩壓二極管有2CW55、2CW56等，廣泛應用于電源電路中，為其他電子元件提供穩定的電壓供應。
九、觸發功能
觸發二極管，又稱雙向觸發二極管（DIAC），是一種具有對稱性特性的二端半導體器件。它通常用于觸發雙向可控硅，在電路中實現過壓保護等功能。當兩端電壓達到一定閾值時，觸發二極管導通，產生觸發脈沖，使雙向可控硅導通，從而控制電路的通斷狀態。
總之，二極管作為一種多功能的半導體元件，在電子電路中發揮著至關重要的作用。深入理解和掌握二極管的九大功能及其工作原理，能夠幫助電子工程師更好地進行電路設計和優化，提高電子設備的性能和可靠性。
