恒流調光電路原理解析

在現代照明系統中，恒流調光電路憑借其精準的電流控制，成為調節LED燈泡亮度的關鍵技術。其核心原理在于，通過電路調控，使流經LED的電流保持恒定，進而達成亮度調節的目的。

LED燈具在運行過程中會產生大量熱量，這不僅影響其發光效率，還可能縮短使用壽命。因此，通常選用鋁基板作為底板，憑借其良好的熱導性，及時散發熱量。同時，搭配穩壓二極管，確保電流恒定，維持LED燈的穩定工作。

以12V供電系統為例，深入分析電路中的電壓與電阻關系，可精確算出流過LED的電流值。具體而言，當供電電壓為12V時，LED導通壓降約2.1V，三極管導通壓降約0.7V。借助這些參數，運用歐姆定律等基礎電學公式，即可得出流過LED的電流大小。

LED恒流調光電路的設計與應用，需要充分考慮其散熱與穩定性。LED燈工作時發熱顯著，鋁基板憑借其優異的散熱性能，成為常見選擇，白色油墨也有助于提升散熱效果。LED必須在恒流源電路下工作，以下展示一種簡易的恒流源電路：基極電壓維持在3.3V，左側藍色部分為穩壓二極管，BE極可視為二極管，壓降為0.7V，故R2兩端壓降恒定為2.6V，從而保證電流的穩定性。

然而，需注意的是，電壓的細微波動可能導致電流的顯著變化，進而引發更大的發熱問題，影響LED的使用壽命。

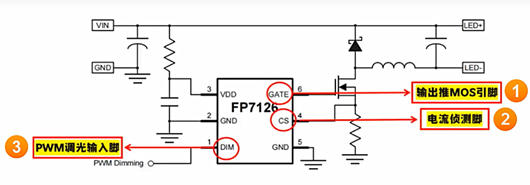

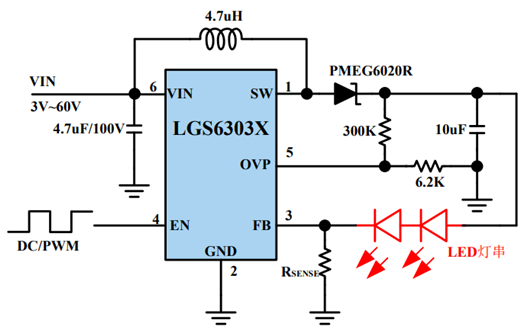

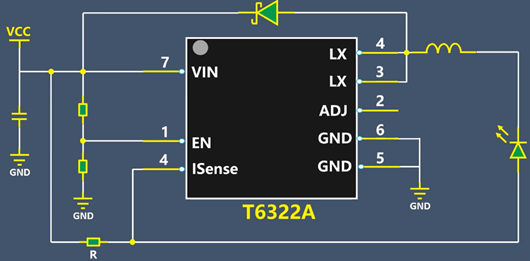

FP7126是一款常見的平均電流模式降壓LED調光驅動芯片，因其無需外部補償元件，簡化了PCB布線，廣受青睞。該芯片的DIM腳可接收PWM信號實現調光，建議調光頻率范圍在0.1kHz至20kHz之間，并支持共陽調光方式。FP7126外置MOS管，最大輸出電流可達5A，輸入電壓需在12V以上。其輸出電流精度為±2%，反饋基準電壓為0.25V。DIM引腳具備接收PWM信號的能力，調光深度可低至0.01%。此外，該芯片還配備OTP（過溫保護）、SCP（短路保護）、UVP（欠壓保護）等多種保護功能，確保電路安全穩定運行。
